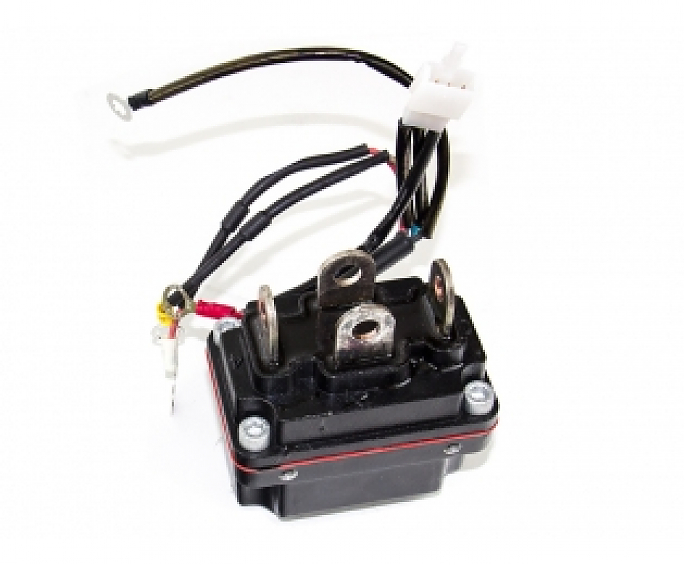

Соленоид для лебедок T-MAX 12В Improwed Off-Road

Соленоид блока управления T-MAX для лебедок серии Improved OFF-ROAD 12 В.

Описание соленоида:

• По сравнению с обычными соленоидами имеет преимущества – простота монтажа и компактность
• Соленоид моноблок блока управления T-MAX имеет цепь защиты: в случае замыкания в двигателе или залипания одного из контактов блок не включится
• Соленоид моноблок позицианируется как герметичный, тем не менее возможность попадания влаги внутрь не исключена.Узел обслуживаемый. В случае попадания влаги рекомендуется промыть спиртом
• Металлический корпус

Схема подключение проводов соленоида Т-Мах:

Силовые:

• «1+» - Аккумуляторная батарея «+»
• «2-» - Мотор лебедки (двигатель) «А»
• «3» - Мотор лебедки (двигатель) «F1»
• «4» - Мотор лебедки (двигатель) «F2»

Управление (тонкие провода):

• Белый – к силовому «4»
• Черный – масса, «-»
• Синий - к пульту – «смотка»
• Желтый – к пульту «размотка»
•

Отличие соленоидов T-Max w0149 и w0489

Соленоид w0489 заменил собой устаревший w0149. На картинке видно главное отличие нового соленоида перед старым:

• Старый соленоид имеет обычные разъемы для соединении
• Новый соленоид имеет обычные разъемы и один для пульта управления.

Код производителя: 732510A
